BIM v praxi

Co je potřeba:

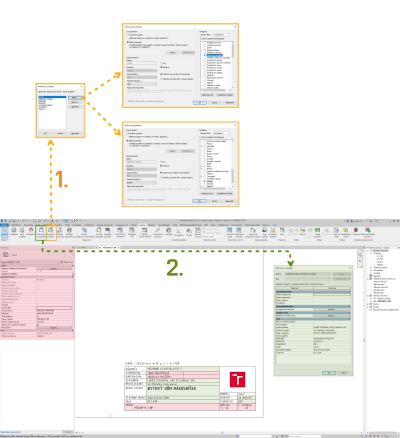

1. Nahrát rodinu popisového pole do projektu.
2. Přidat parametry do projektu.
3. Vyplnit informace v parametrech.

V archivu s rozpiskou pro VUT FAST najdete soubor sdílených parametrů (FAST_Sdilene parametry.txt), které je potřeba si přidat mezi projektové parametry vašeho projektu do kategorie:

• Nečíslovaný seznamInformace o projektu (parametry 0,000, PŘEDMĚT, SEMESTR, STAVEBNÍ OBJEKT, STUPEŇ PD),
• Výkres (parametr MĚŘÍTKO VÝKRESU).

Jakmile si rozpisku do projektu nahrajete, můžete vyplňovat její hodnoty na kartě Správa – Informace o projektu (platí pro všechny výkresy) nebo ve vlastnostech výkresu (platí pro aktuální výkres).
